挖苦河二级水电站

挖苦河二级水电站

挖苦河二级水电站

  • 挖苦河二级水电站

挖苦河二级水电站位于盈江县苏典乡境内,为大巴江支流挖苦河、高河等流域开发的第二个梯级,电站的主要任务为发电,无其他综合利用要求。坝址位于西皮加诺河与挖苦河汇口处,挖苦河为大巴江支流,发源于盈江县境内的木笼河头山、9号界桩附近的马头山一带,源头分水岭海拔高程2834m,河道全长9.72km,控制流域面积59.5km2,落差1560m,平均比降16.05%,控制流域面积38.29km2,坝址处海拔高程1610m,水库总库容9.5m3,调节库容2m3,水库调节性能为径流式。

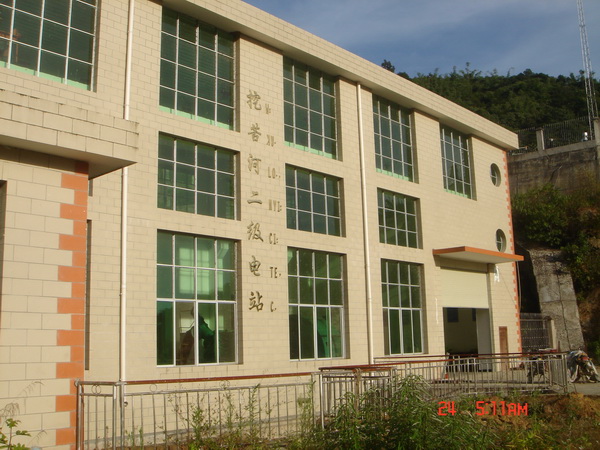

水库正常蓄水位1610.00m,死水位1608.00m,最大坝高25.25m,最大水头449.50m,设计水头442.2m,最小水头440.20m。厂房位于挖苦河出口下100m处,厂址控制流域面积49.6km2,为地面式厂房,引水系统长3.636km。总装机容量21MW,多年平均发电量10532kW·h,保证出力3.011MW,年利用小时5015h,机组额定流量2.8m3/s

本电站为引水式开发电站,采用低坝取水,正常蓄水位高程为1610.00。枯水期河水位高程为1590.44m左右,拦河坝抬高水位约19.56m。最大坝为高25.25m的浆砌石重力坝,引水隧洞开挖洞径3.2m,高压管道管径为1.5m,地面厂房,装机容量21MW。水库正常死水位1608m,相应库容8m3,调节库容2m3,总库容9.5m3,拦河坝为Ⅳ等工程,设计洪水标准为3.33%,校核洪水标准为0.5%,采用坝顶开敞式溢洪道,设计洪水位1611.02m,校核洪水位1611.25m,正常蓄水位库容8m3,为小(2)型水库。

电站装机21000kW,安装两台冲击式水轮发电机组,单机容量10500kW,保证出力3733kW,多年平均年发电量10532kW.h,装机年利用小时数5015h。引水系统中选定引水隧洞开挖洞径3.2m,衬砌后内径2.80m,高压管道内径1.8m,电站最大水头449.5m,最小水头444.2m,平均水头446.5m,水量利用系数73%
